회절 격자 분광광도계 3nh TS7700
7,700,000원

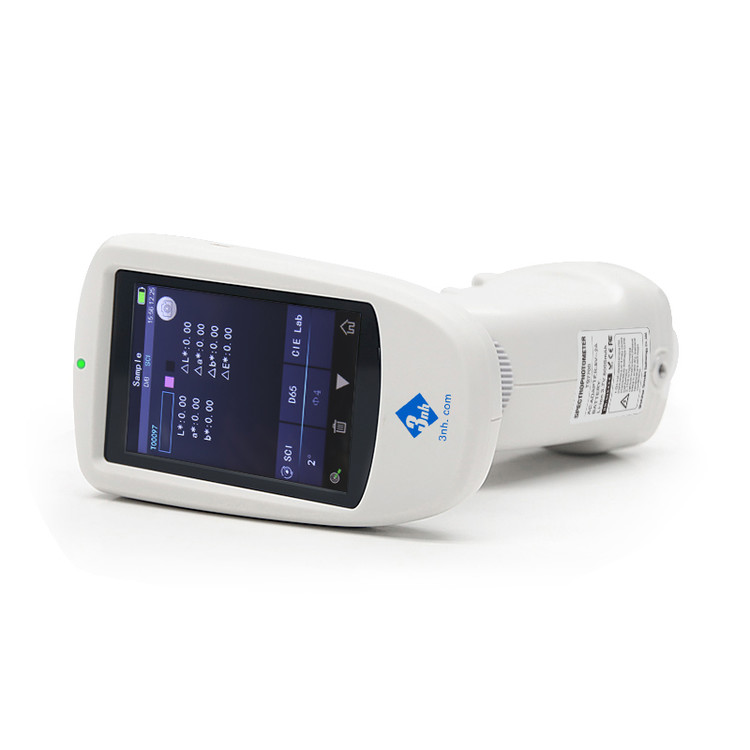

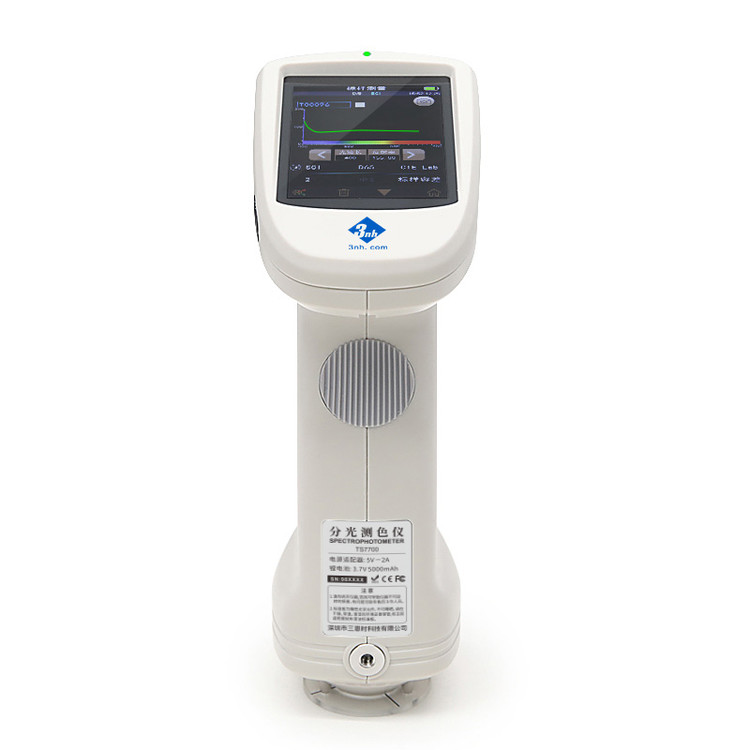

TS7700 Grating Spectrophotometer
TS7X 시리즈는 3NH사가 3년간의 연구 개발 끝에 자체 지적재산권을 확보하여 설계 및 개발한 회절 격자 분광광도계입니다. 이 장비는 1000선 정밀 블레이즈드 회절 격자를 분광 소자로, 넓은 감광 면적을 가진 실리콘 광전지 어레이를 검출기로, 수명이 긴 전 스펙트럼 LED를 광원으로 채택했으며, 가시광선 영역에서 10nm 미만의 광학 분해능을 제공합니다.
CIE에서 권장하는 d/8 기하광학 조명 조건에서 TS7700 회절 격자 분광광도계는 시료/형광 시료의 SCI 및 SCE 반사율 데이터를 정확하게 측정할 수 있으며, 다양한 색 공간에서 다양한 색차 공식과 색지수를 정확하게 측정하고 표현할 수 있습니다. TS7700 분광광도계를 사용하면 정확한 색 재현을 손쉽게 구현할 수 있으며, 정밀 색 매칭 시스템의 검출 장비로도 활용 가능합니다.

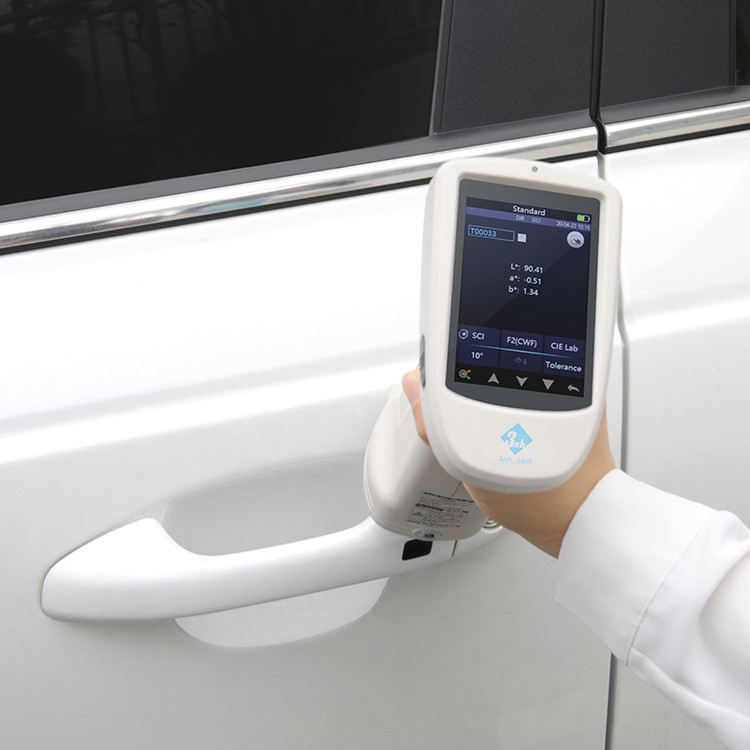

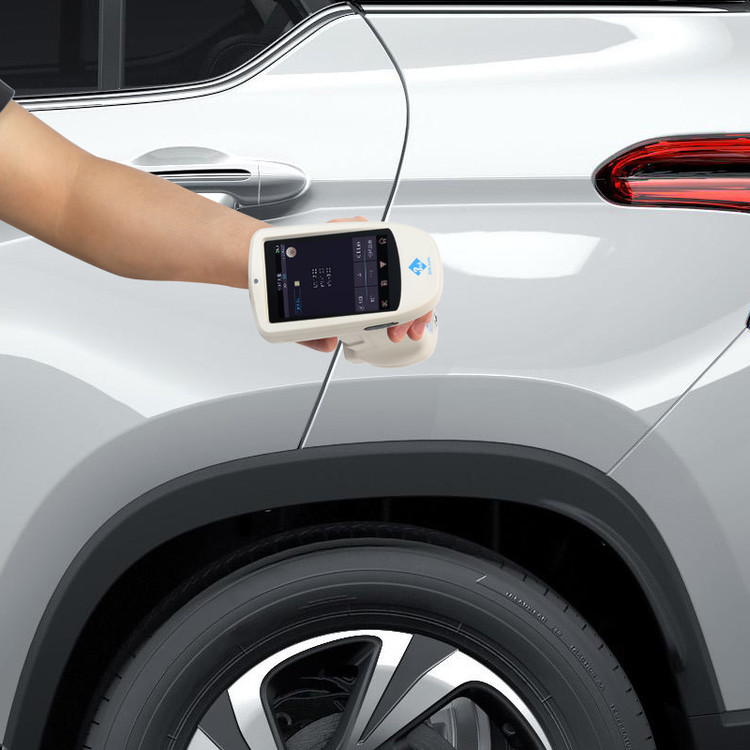

분광광도계 TS7700은 다양한 제품의 색상 품질 관리에 널리 사용됩니다. 고급 색상 관리 소프트웨어가 탑재되어 있으며, 컴퓨터와 연결하여 더욱 다양한 기능을 확장할 수 있습니다. 이 장비는 안정적인 성능, 정확한 색상 측정 및 강력한 기능을 자랑합니다. 플라스틱 전자제품, 페인트 및 코팅, 섬유 인쇄 및 염색, 인쇄 용지, 자동차, 의료, 화장품 및 식품 산업뿐 아니라 과학 연구 기관 및 실험실 등에서 폭넓게 활용되고 있습니다.
구매평
Q&A
구매평
Q&A
특징:
- CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724/1, ASTM E1164, DIN5033 TEIL7을 준수하는 D/8 기하 광학 구조;
- 수명이 길고 전력 소비가 낮은 복합 LED 광원을 채택했으며, UV 포함/UV 제외 옵션을 제공합니다.
- 8mm 및 4mm 조리개 전환 가능(평면/팁 측정 조리개를 쉽게 전환할 수 있어 더 많은 시료를 측정할 수 있습니다.)
- 이중 광 경로 시스템을 통해 가시광선 영역에서 10nm 미만의 광학 해상도를 구현하여 시료의 SCI 및 SCE 스펙트럼을 동시에 측정할 수 있습니다.
- 색상 일치 및 정확한 색상 전달에 사용되는 정확한 스펙트럼 및 실험실 데이터;
- 고성능 하드웨어 구성: 3.5인치 TFT 트루 컬러 스크린, 정전식 터치스크린, 1000라인 블레이즈드 회절 격자, 넓은 감광 영역을 갖춘 실리콘 광전지 어레이 검출기 등;
- USB/블루투스 이중 통신 모드로 더욱 폭넓은 호환성을 제공합니다.
- 먼지에 매우 강하고 안정적인 표준 백색 교정판;
- 대용량 저장 공간을 통해 3만 개 이상의 테스트 데이터를 저장할 수 있습니다.
- 2/10 표준 관찰자 각도, 다양한 광원 모드, 다양한 표면 색상 시스템을 통해 다양한 색도 지표 표준과 고객의 다양한 색상 측정 요구를 충족합니다.
- 카메라 위치 및 안정기 교차 측정 위치;
- PC 소프트웨어는 강력한 기능 확장성을 가지고 있습니다.
사양
| 모델 | TS7700 |
| 광학 기하학 | 반사: di:8°, de:8°(확산 조명, 8도 시야각) |
| SCI(반사광 성분 포함)/SCE(반사광 성분 제외); UV 광원 포함/UV 광원 제외 | |
| CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7 규격을 준수합니다. | |
| 특성 | 실험실에서 정확한 색상 분석 및 투과를 위한 이중 조리개 |
| 이 장비는 플라스틱 전자제품, 페인트 및 잉크, 섬유 및 의류 인쇄 및 염색, 인쇄, 세라믹 및 기타 산업 분야에서 정밀한 색상 측정 및 품질 관리에 사용되며 형광 샘플 측정에도 사용됩니다. | |
| 적분구 크기 | Φ40mm |
| 광원 | 풀스펙트럼 LED 광원과 UV 광원을 결합한 광원 |
| 분광광도계 모드 | 평면 격자 |
| 감지기 | 실리콘 포토다이오드 어레이(이중 행 40개 그룹) |
| 파장 범위 | 400~700nm |
| 파장 간격 | 10nm |
| 반대역 폭 | 10nm |
| 측정된 반사율 범위 | 0-200% |
| 측정 개구부 | MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm |
| 반사 성분 | SCI&SCE |
| 색 공간 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2) |
| 색상 차이 공식 | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter) |
| 기타 색도계수 | 스펙트럼 반사율, WI(ASTM E313-00, ASTM E313-73, CIE/ISO, AATCC, Hunter, TaubeBergerStensby), YI(ASTM D1925, ASTM E313-00, ASTM E313-73), 메타메리즘 지수(Mt), 견뢰도, 색상 견뢰도, 강도(염료 강도, 착색 강도), 불투명도(8도 광택), 555 지수, 흑색도(My, dM), 색밀도(CMYK, A, T, E, M), 색조(ASTM E313-00), 먼셀(일부 기능은 컴퓨터를 통해 구현됨) |
| 관찰자 각도 | 2°/10° |
| 발광체 | D65, A, C, D50, D55, D75, F1, F2(CWF), F3, F4, F5, F6, F7(DLF), F8, F9, F10(TPL5), F11(TL84), F12(TL83/U30), B, U35, NBF, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-C2, LED-C3, LED-C5, 광원은 사용자 정의 가능합니다(총 41가지 광원 중 일부는 호스트 컴퓨터/앱을 통해 구현 가능). |
| 표시된 데이터 | 스펙트로그램/값, 샘플 색도 값, 색차 값/그래프, 합격/불합격 결과, 색상 오프셋 |
| 시간 측정 | 약 1.5초 (SCI 및 SCE 측정값은 약 3.2초) |
| 반복성 | 분광 반사율: MAV/SCI, 표준 편차 0.08% 이내 (400nm ~ 700nm: 0.18% 이내) |
| 색도 값: MAV/SCI, ΔE*ab 0.03 이내 (흰색 교정 후 5초 간격으로 흰색 교정판을 30회 측정했을 때) | |
| 기기 간 오차 | MAV/SCI, ΔE*ab 0.15 이내 (BCRA 시리즈 II 컬러 타일 12개 평균) |
| 측정 모드 | 단일 측정, 평균 측정(2~99회) |
| 위치 파악 방법 | 카메라 위치 지정, 스테빌라이저 교차 위치 설정 |
| 차원 | 가로*세로*높이=129x76x217mm |
| 무게 | 약 600g |
| 배터리 | 3.7V, 5000mAh 리튬 이온 배터리, 8시간 내 6000회 측정 가능 |
| 일루미넌트의 수명 | 5년간 3백만 회 이상 측정 |
| 표시된 데이터 | 3.5인치 TFT 컬러 LCD, 정전식 터치스크린 |
| 데이터 포트 | USB, 블루투스 5.0 |
| 데이터 저장소 | 표준 수량 1000개, 샘플 수량 30000개 |
| 언어 | 간체 중국어, 영어, 번체 중국어, 러시아어 |
| 운영 환경 | 0~40℃, 0~85%RH (결로 현상 없음), 고도 < 2000m |
| 저장 환경 | -20~50℃, 0~85%RH (결로 현상 없음) |
| 표준 액세서리 | 전원 어댑터, 사용 설명서, PC 소프트웨어(공식 웹사이트에서 다운로드), USB 케이블, 흰색 및 검은색 교정 캐비티, 보호 커버, 손목 스트랩, 8mm 평면 조리개, 8mm 팁 조리개, 4mm 평면 조리개, 4mm 팁 조리개 |
| 선택 사양 액세서리 | 마이크로 프린터, 분말 테스트 박스 |
| 메모 | 사양은 예고 없이 변경될 수 있습니다. |
★요약/상품 차이점, 구분표
TS4/7xxx: 휴대형·현장 QC
TS82xx: 고급 산업용 QC
TS84/85xx: 실험실·연구용 분광색차계
