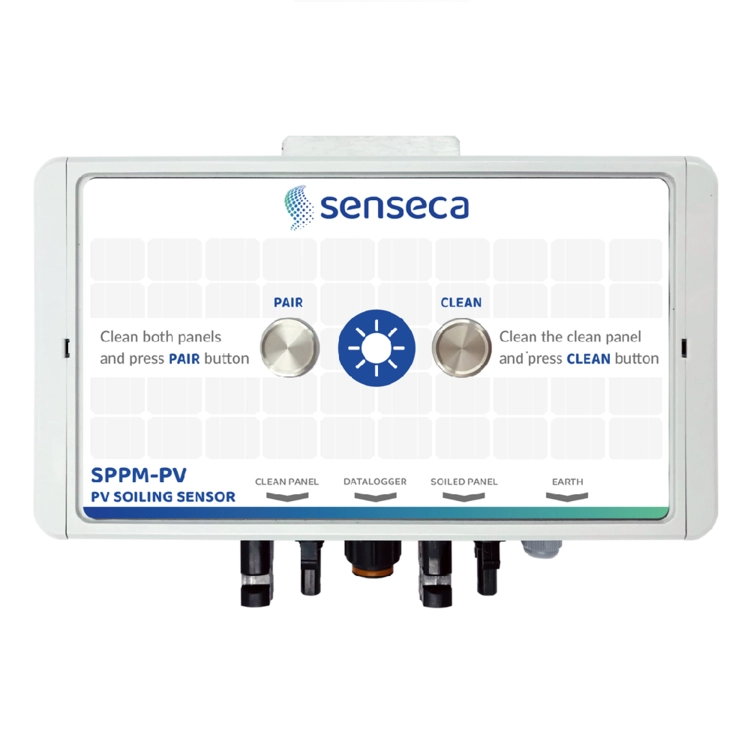

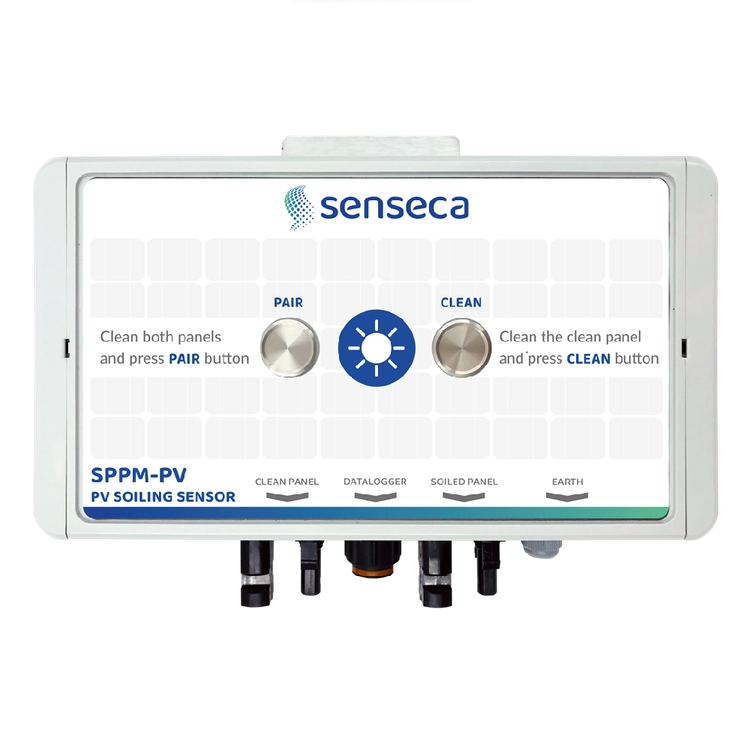

태양광 모듈 오염 모니터링 Senseca SPPM-PV
가격문의(상세정보 참조)
SPPM-PV – Soiling Monitoring for Photovoltaic Modules
IEC 61724-1 기반의 오염 모니터링을 통해 태양광 에너지 손실을 정량화하고 청소 일정을 최적화합니다.
상품
원산지 italy
제조사 senseca
브랜드 senseca
구매평
Q&A
구매평
Q&A
SPPM -PV 는 태양광 모듈의 먼지(오염)를 모니터링하는 전용 시스템으로 , 축적된 먼지와 오염물질로 인한 에너지 손실을 정량화 하여 발전소 운영자가 최적의 청소 시기를 파악할 수 있도록 설계되었습니다 .
SPPM-PV 제어 장치는 METEODATA-4000 데이터 로거 와 연동하여 안정적인 현장 작업과 GEO-DataView 소프트웨어 제품군을 통한 구성, 데이터 복구 및 시각화를 통한 간소화된 데이터 처리를 가능하게 합니다.
오염도는 동일한 두 개의 기준 PV 모듈( 정기적으로 청소되는 깨끗한 패널 과 발전소의 다른 부분과 함께 청소 되는 오염된 패널) 을 사용하여 평가되므로 계산된 오염도는 실제 발전소의 작동 방식을 직접적으로 반영하고 현장별 결과를 제공합니다 .
주요 특징
실제 태양광 발전 환경에서 오염 정도를 대표적으로 측정하기 위한 깨끗한 패널과 오염된 패널을 비교한 기준 패널입니다 .
단락 전류(Isc) 및 패널 온도를 기반으로 하는 IEC 61724-1 처리 방식을 통해 에너지 손실과 연관된 오염 지수를 도출합니다 .
태양광 기하학, 패널 온도, Isc, 상태 및 오염 지수를 포함한 8개의 데이터 채널 .
1.5kVAC 이상의 갈바닉 절연 으로 높은 전기 안전성을 제공 하여 안전하고 수명이 긴 측정을 보장합니다.
대부분의 태양광 기술과 호환됩니다 (단면형 모듈에서 최상의 결과를 얻을 수 있습니다).
METEODATA-4000 데이터로거를 통한 Modbus TCP 방식의 SCADA/네트워크 통합 .
| Measurement of Panel Current ISC | |
| Power supply | 7.2 to 35 VDC (from METEODATA-4000 datalogger) |
| Operating temperature | -40 to +85ºC |
| Precision ISC | 0.1% F.S. |
| Insulation | 1.5KV AC |
| Surge and ESD protection | • 1W SERIES Resistor + 600W TVS Diode 10/1000 μs for signal lines • 8/20 μs varistor (Class 2) |
| Range ISC | 0 to 20 A |
| Short-Circuit Activation | Programmable cycle (maintains an electrical state that does not degrade the panel) |
| Duality | Double panel |
| Measurement procedure ISC | According to IEC 61724-1 |
| Output ISC | 2 x 4-20 mA |
| Load resistance | Max.(Ω) ≤ (Vsupply - 7.2) / 0.023 |
| Soiling ratio (IEC61724-1) | 0 to 1 |

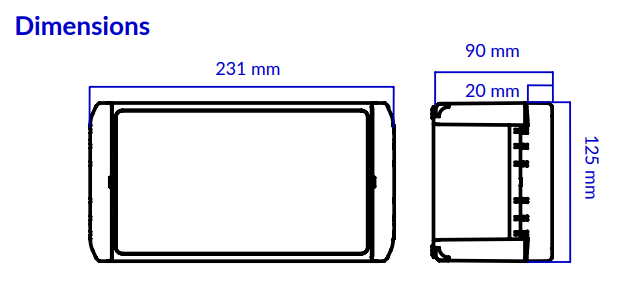

| Housing specifications | |
| Material | Polycarbonate, UV resistant |
| Characteristics | • Fire retardant and self-extinguishing • Suitable for outdoor use (f1 approval according to UL 746C) |
| Cover | Hinge closure |
| Installation | Installation kit for mounting on panels, towers, masts or walls |
| Protection | IP66, NEMA4/4X |
| Connection to Solar Panels | • MC4 Panel Connector • (Optional) Kit of 4 additional air-side MC4 connectors |
| Connection to MeteoData-4000 Datalogger | • SAMTEC APC & ACR series connector, • 10 pins |
| Compatibilites | |
| Panel Technologies | • Monofacial / Bifacial • Mono-crystalline split cell, thin film, etc. |
| Panel Arrangement in Plan View | Panel arrays on fixed structure / Panel arrays on tracker |
| Panel Temperature Measurement | Pt100 / Pt1000 with resistance output/ 4-20mA / Modbus |
| Scada Connection | Using Modbus TCP via the METEODATA-4000 datalogger |
| Additional sensors | Ability to integrate any additional sensor (radiation, wind, rain, pressure, UV, etc.) through the METEODATA-4000 datalogger |
