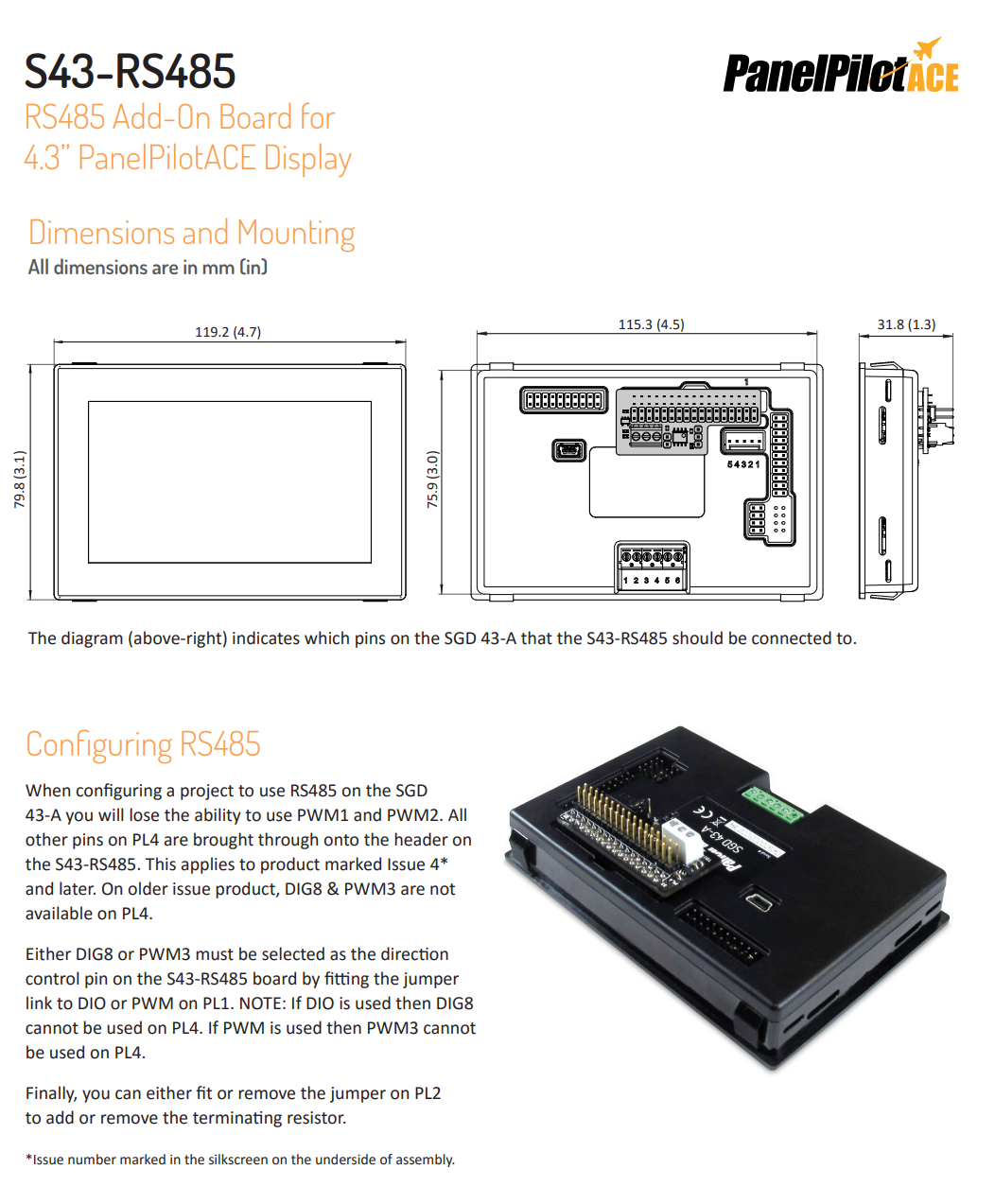

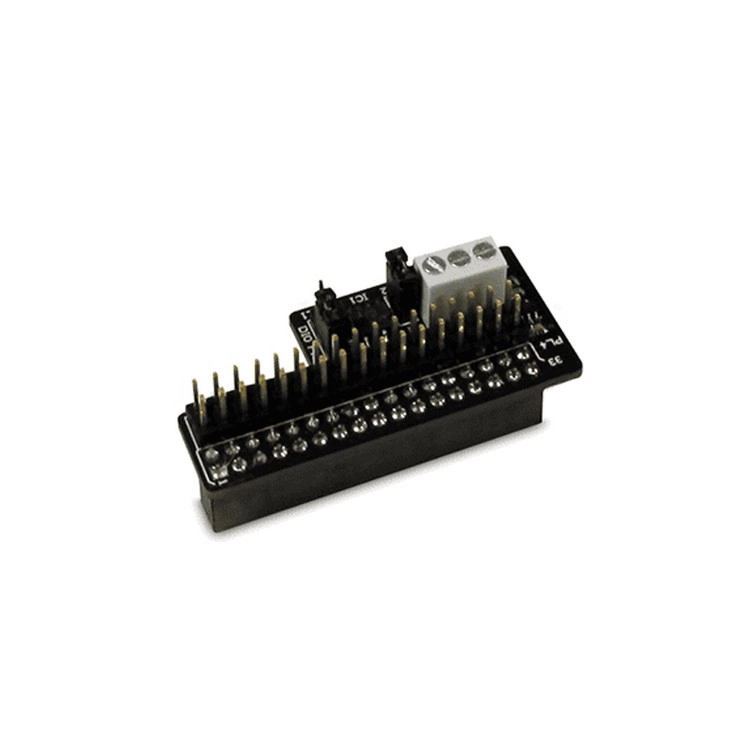

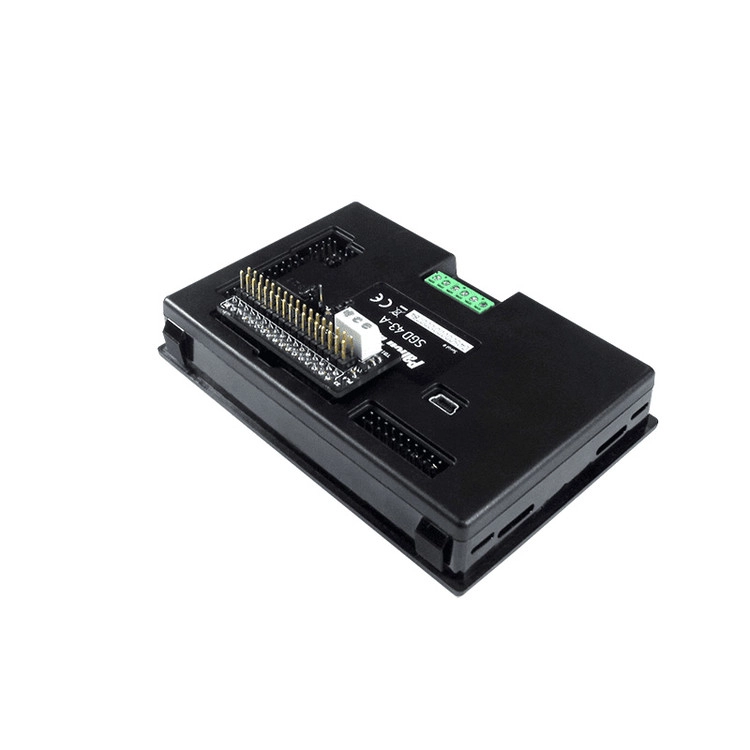

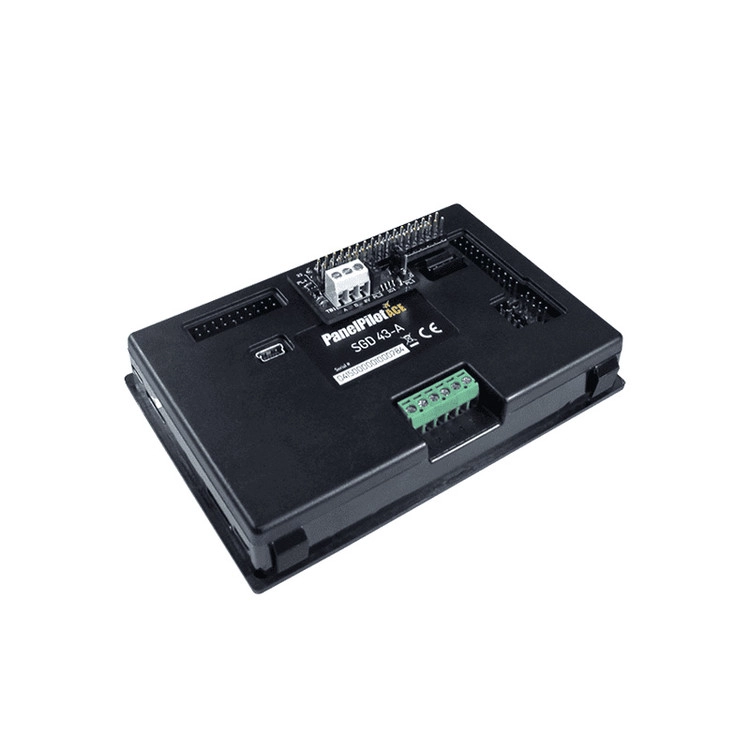

S43-RS485는 PanelPilotACE 제품군의 액세서리로, 4.3인치 PanelPilotACE 디스플레이 모듈( SGD 43-A )과 호환됩니다. S43-RS485는 SGD 43-A의 후면에 장착되며, 3선식 RS485 인터페이스와 선택 사양인 120Ω 종단 저항을 제공합니다.
이 장치는 A(데이터+), B(데이터-) 및 GND 핀을 통해 연결할 수 있으며 반이중 통신을 제공합니다.
현재 소프트웨어는 ASCII 기반 직렬 통신과 MODBUS(RTU) 프로토콜을 지원하며, 더 많은 프로토콜이 추가될 예정입니다.
| 수신기 출력 고전압 | Vcc-0.6 (4.4V) |
| 수신기 출력 저전압 | 0.17 (일반값, 최대값 0.4) |
| 입력 전류 (V = 12V) | 일반 전류 80uA (최대 전류 125uA) |
| 입력 전류 (V=-7V) | 일반적인 소비 전류는 50uA이고, 최소 소비 전류는 -100uA입니다. |
| 최대 데이터 전송률 | 20Mbps |
| A/B 전압 절대 최대값 | -8V ~ +13V |
| 작동 온도 범위 | 0~40°C |
