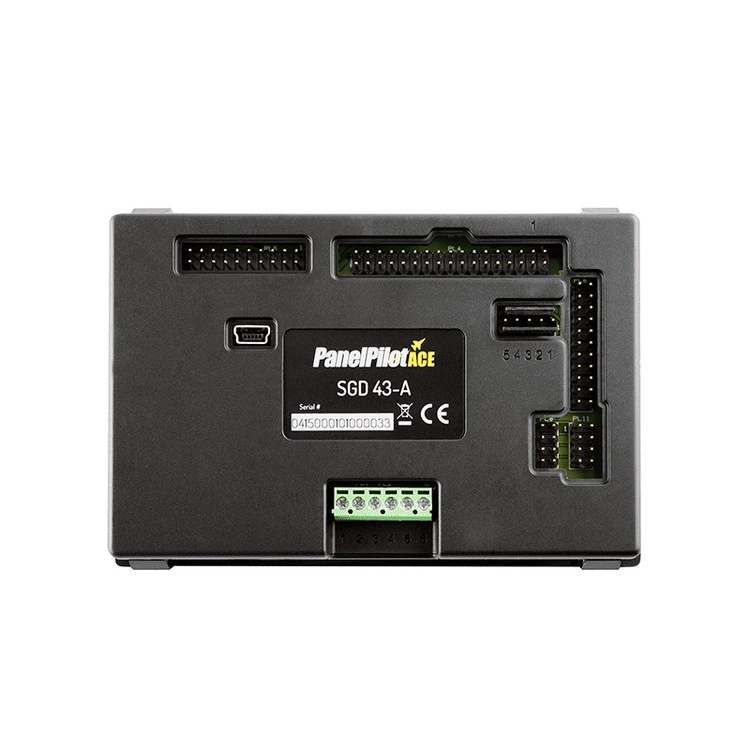

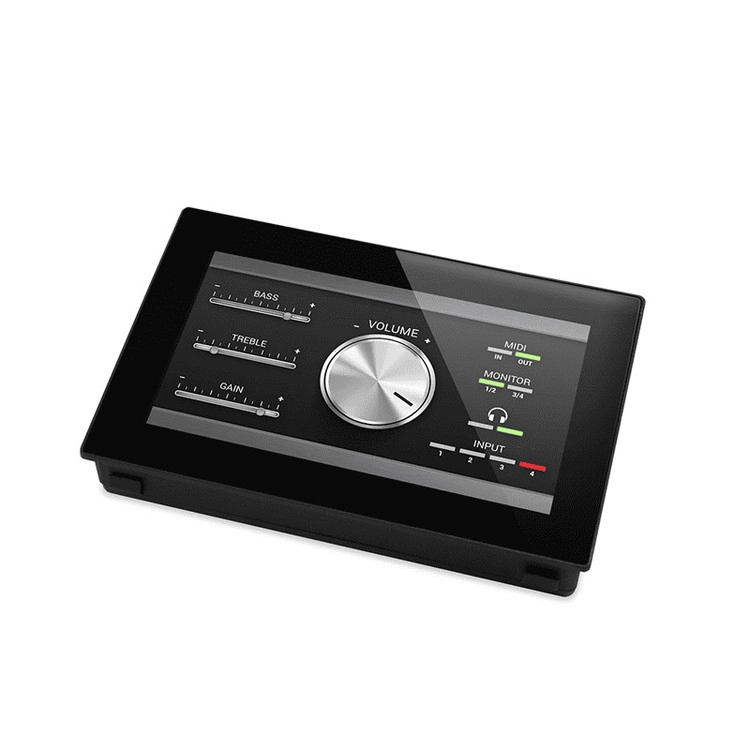

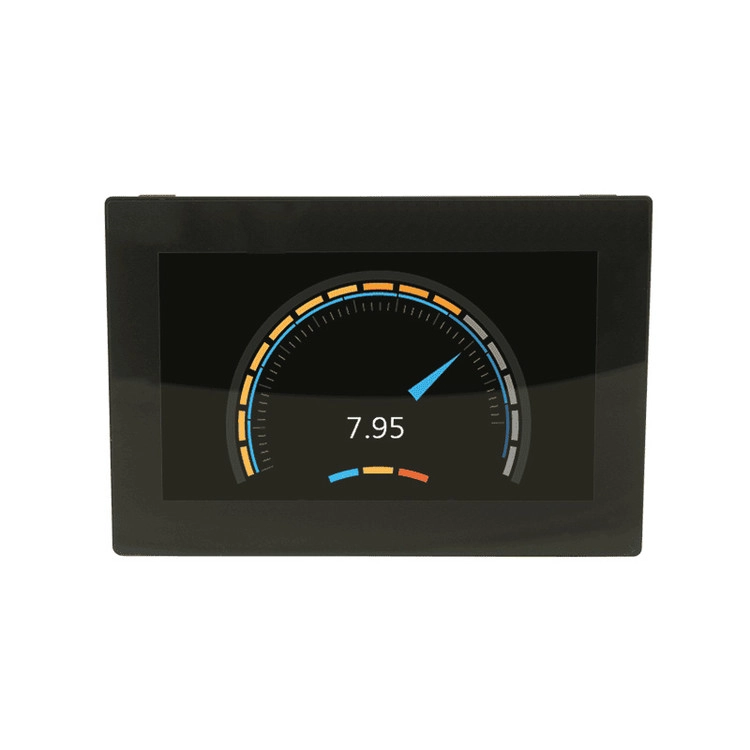

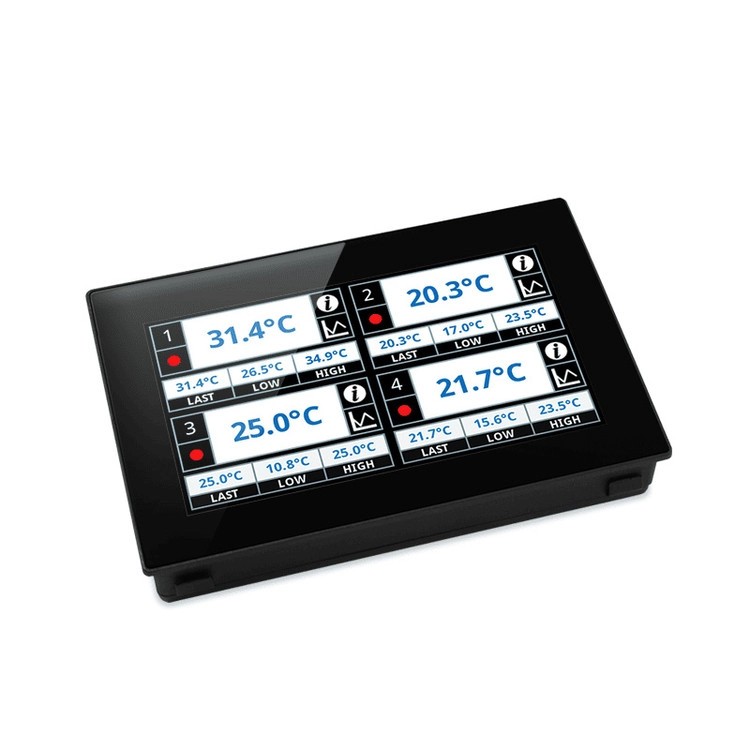

4.3인치 TFT 디스플레이 패널파일럿 LASCAR PanelPilotACE / SGD 43-A
가격문의(상세정보 참조)
PanelPilotACE / SGD 43-A
- 4.3" TFT display
- Capacitive touch screen
- 4.3인치 TFT 디스플레이
- 정전식 터치스크린
- 4개의 16비트 아날로그 입력
- 8개의 디지털 I/O
- 4개의 8비트 PWM 출력
- 드래그 앤 드롭 앱 디자인 소프트웨어
상품
원산지 UK
제조사 LASCAR electronics
브랜드 LASCAR
구매평
Q&A
구매평
Q&A

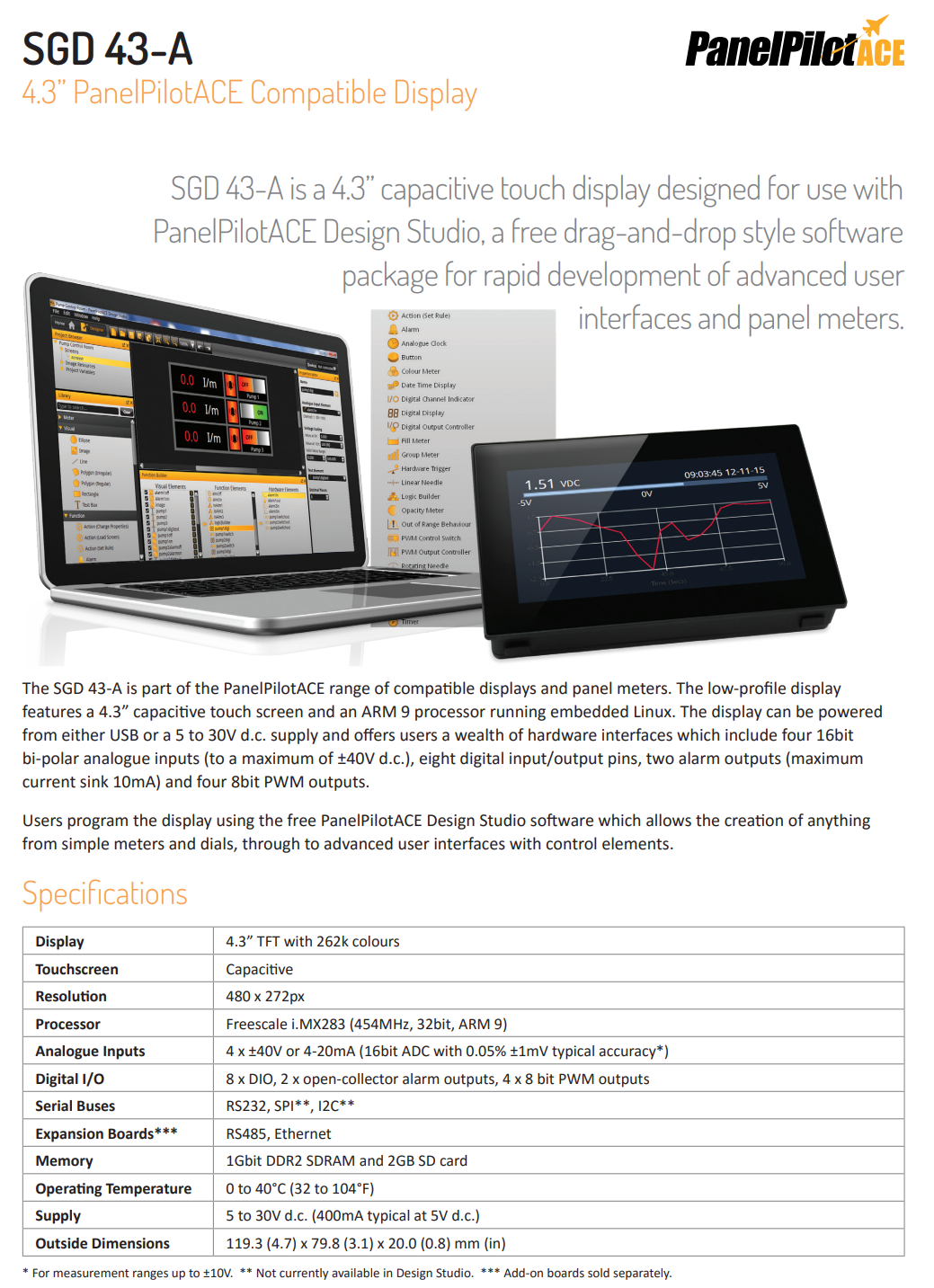

SGD 43-A는 PanelPilotACE Design Studio와 함께 사용하도록 설계된 4.3인치 정전식 터치 디스플레이입니다. PanelPilotACE Design Studio는 고급 사용자 인터페이스 및 패널 미터를 신속하게 개발할 수 있는 무료 드래그 앤 드롭 방식 소프트웨어 패키지입니다. 이 기성품 디스플레이는 4개의 16비트 양극성 아날로그 입력(최대 ±40V DC), 8개의 디지털 입/출력 핀, 2개의 알람 출력, 4개의 8비트 PWM 출력, PID 제어, 다채널 데이터 로깅 및 추세 그래프, RS232 직렬 통신을 비롯한 다양한 하드웨어 인터페이스를 제공하며, RS485 통신 및 4채널 서미스터 온도 측정을 위한 액세서리도 별도로 구매 가능합니다 .
개발 키트
SGD 43-A-DK+ 는 PanelPilotACE 플랫폼에서 개발을 시작하는 데 가장 적합한 선택입니다. 이 키트에는 SGD 43-A 본체, 개발 보드, USB 케이블 등 개발에 필요한 모든 구성품이 포함되어 있습니다. 개발 보드는 SGD 43-A의 모든 입력 및 출력 기능을 위한 스위치, 다이얼, LED, 스크류 터미널 연결 단자를 제공합니다.
PanelPilotACE 대학교는
프로그래밍 경험을 최대한 빠르고 효율적으로 만들어 줄 다양한 자료를 제공합니다. 사용 방법 가이드와 자주 묻는 질문부터 지속적으로 추가되는 사전 구성된 ACE 템플릿과 아이콘 및 그래픽 라이브러리까지, PanelPilotACE 대학교를 방문하여 PanelPilotACE 프로젝트를 더욱 빠르게 완성해 보세요 .
| 표시하다 | 4.3인치 TFT 디스플레이, 262,000색상 지원 |
| 터치스크린 | 정전식 터치스크린 |
| 해결 | 480 x 272픽셀 |
| 프로세서 | 프리스케일 i.MX283 (454MHz, 32비트, ARM 9) |
| 아날로그 입력 | 4개의 16비트를 ±40V DC로 변환 |
| 공급 | 5~30V DC (5V DC에서 일반적인 전류 소모량은 300mA) |
| 외부 치수 | 119.3(4.7) x 79.8(3.1) x 20.0(0.8) mm (인치) |
