정전기 측정기 정전식 장치 AlphaLab ES3
가격문의(상세정보 참조)
Static Electricity Meter Electrostat ES3

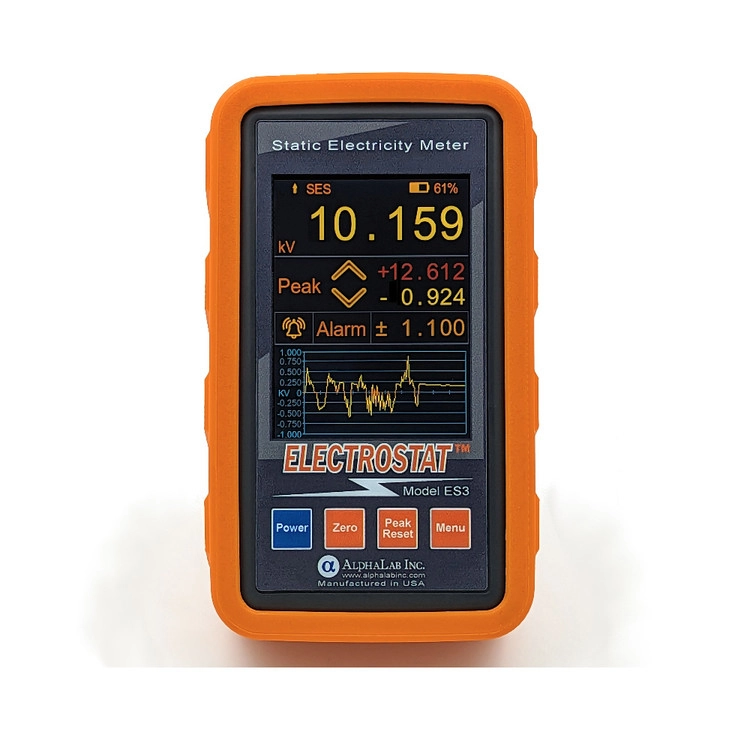

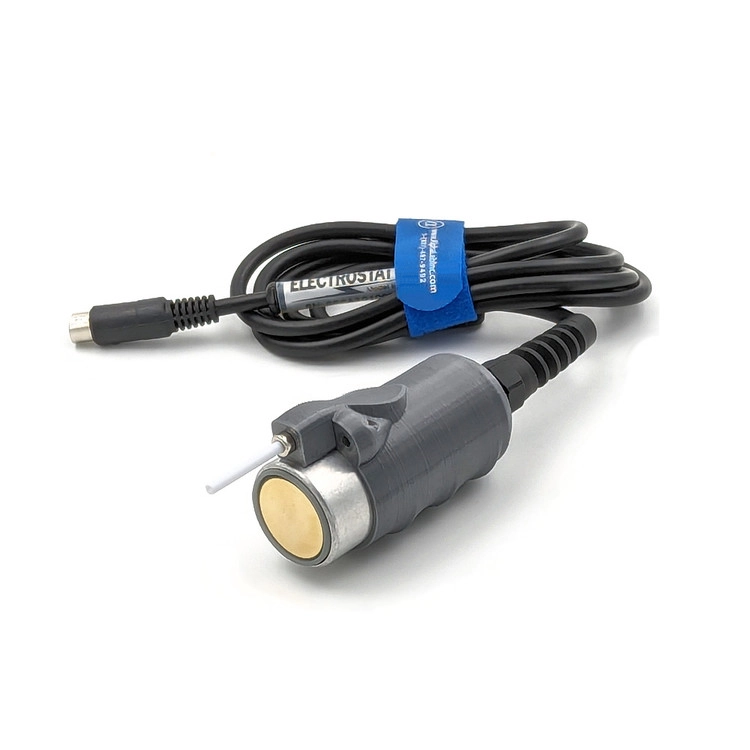

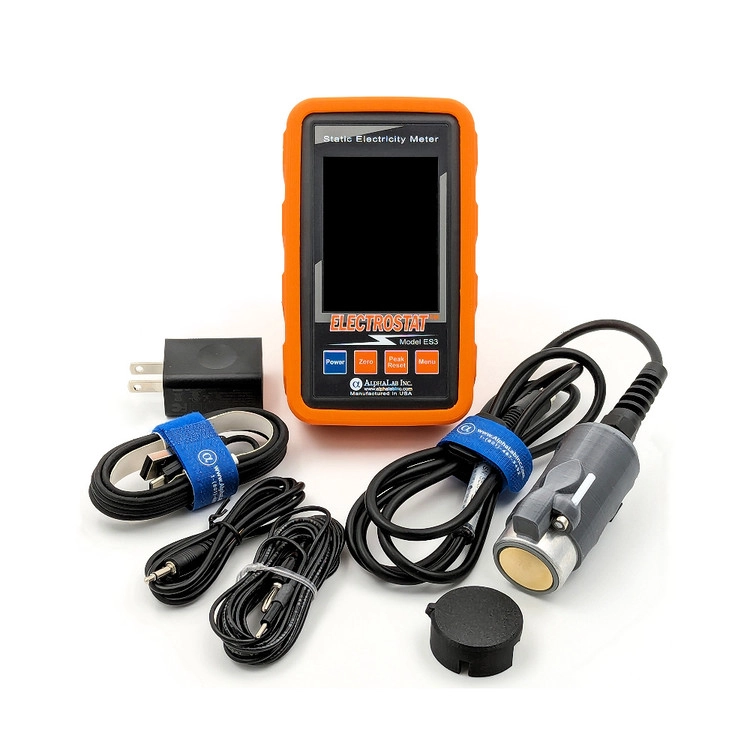

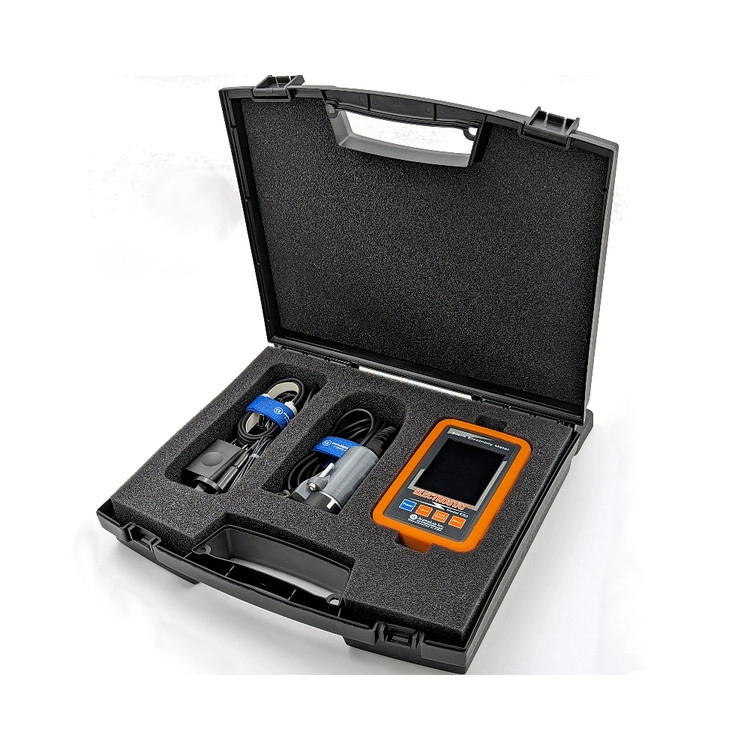

An electrostatic meter, The Electrostat ES3 is a handheld meter that interfaces with our Static Electricity Sensor (SES) and reads static electricity without contact. The SES sensor is included with the purchase of the ES3, and is on a 1 meter detachable cable
정전기 측정기인 Electrostat ES3는 당사의 정전기 센서(SES)와 연동하여 비접촉식으로 정전기를 측정하는 휴대용 측정기입니다. SES 센서는 ES3 구매 시 포함되어 있으며, 1미터 길이의 탈착식 케이블이 함께 제공됩니다.
상품
원산지 USA
제조사 ALPHALAB INC
브랜드 ALPHALAB
구매평
Q&A
구매평
Q&A
설명

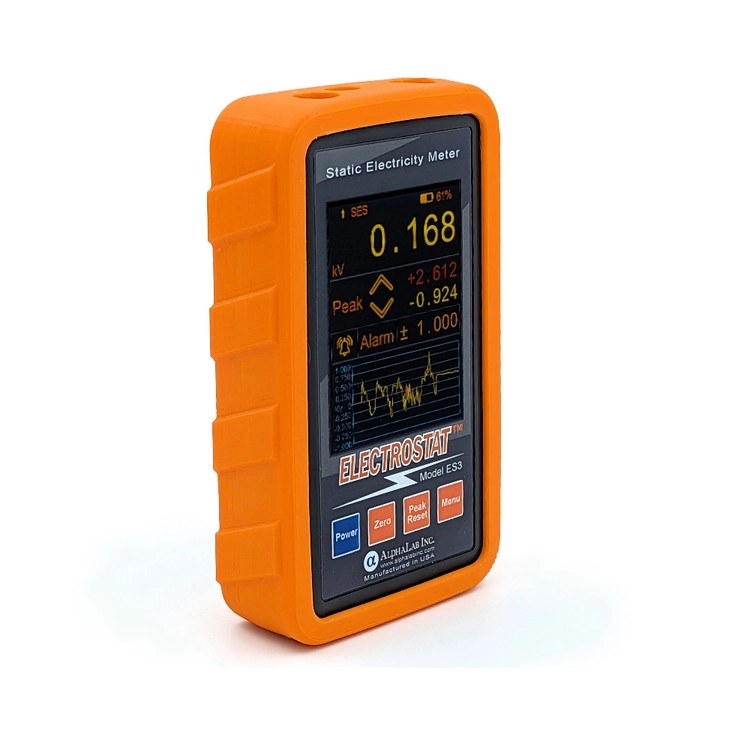

Electrostat ES3는 매우 높은 감도와 해상도를 갖춘 휴대용 정전기 측정기(정전하 측정기라고도 함)로, 0.001kV(1V)까지 측정 가능합니다. 측정 대상 표면에서 25mm(1인치) 떨어진 위치에 놓고 측정하도록 보정되어 있으며(비접촉 측정), 센서를 보정된 거리에 고정할 수 있는 비전도성 자석 부착 스페이서가 함께 제공됩니다.
ES3는 +29,999볼트에서 -29,999볼트에 이르는 전체 측정 범위 내에서 1볼트의 미세한 전하까지도 감지할 수 있으므로, 특정 과정으로 인해 정전기가 증가하는지 감소하는지, 심지어 아주 미미한 증가 또는 감소라도 쉽게 측정할 수 있습니다.
정적 신호는 초당 4회 판독되어 화면에 업데이트되며, 가장 높은 양의 신호와 가장 높은 음의 신호가 캡처되어 저장됩니다. "피크 리셋" 버튼을 누르면 언제든지 피크 홀드 데이터를 초기화하고 새로운 데이터 세트를 시작할 수 있습니다. 피크 기능은 0.005초의 캡처 윈도우(화면 표시보다 훨씬 빠름)를 가지므로 매우 빠른 피크도 캡처하여 저장할 수 있습니다. 알람 기능은 사용자가 설정한 값(+ 또는 -)을 신호가 0.005초 이상 초과할 경우 경보음이 울리도록 설정할 수 있습니다. 알람은 언제든지 재설정하거나 음소거할 수 있으며, 화면에 알람 상태를 시각적으로 표시해 줍니다.
ES3 사용법:

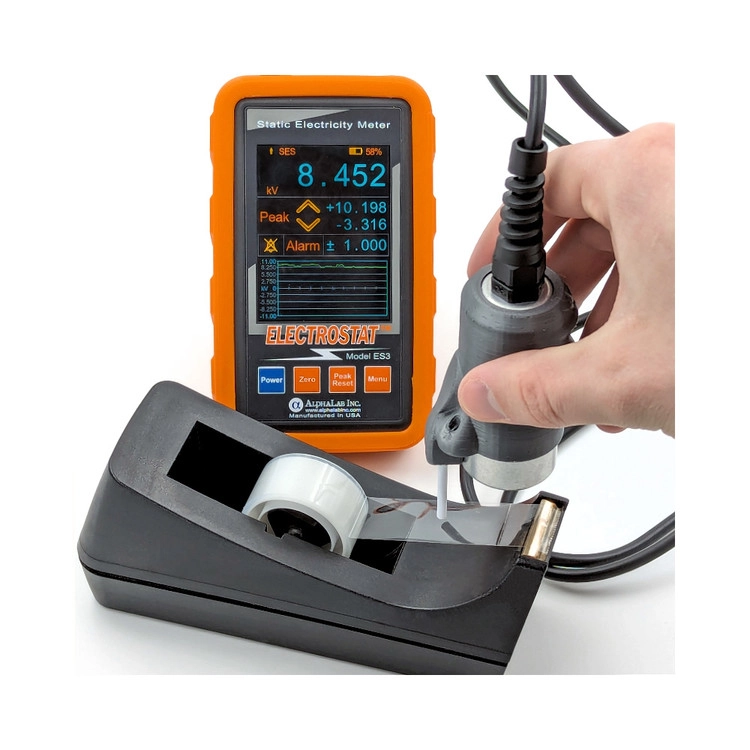

Electrostat ES3는 클린룸, 제조 시설, 실험실, 대형 인쇄 환경 등 정전기 축적이 우려되는 모든 곳에서 사용하기에 적합합니다. 넓은 영역의 정전기 축적 여부를 신속하게 스캔할 수 있으며, 표면의 방전 상태, 이오나이저 출력, ESD 장비/접지 상태 등을 점검하거나 정전기 축적이 문제가 될 수 있는 영역을 식별하는 데 활용할 수 있습니다.

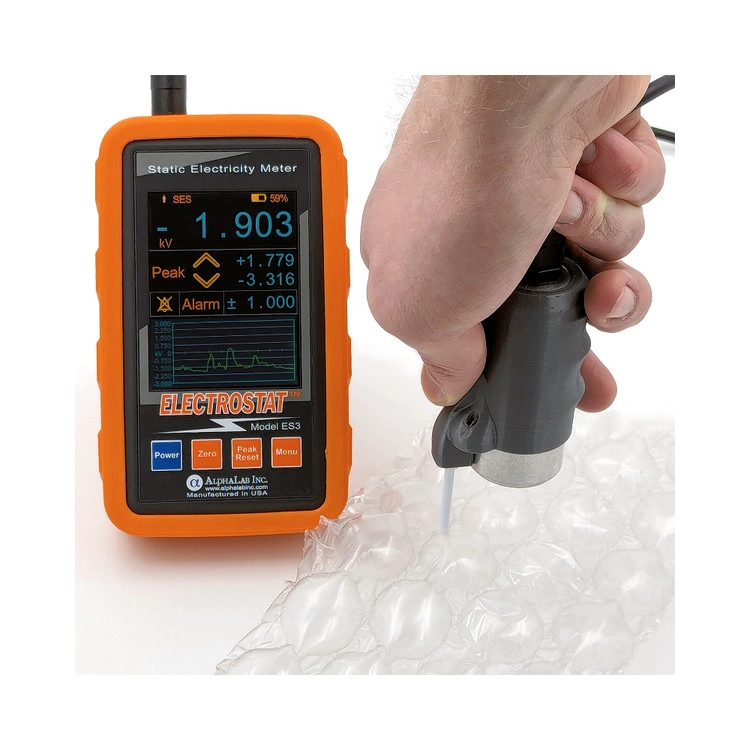

금속 또는 전도성 표면을 측정할 때 ES3는 표면의 전압을 측정합니다. 절연 표면을 측정할 때는 "전압"이라는 값이 명확하게 정의되지 않습니다. 이 경우, 미터는 존재하는 정전하에 비례하는 값을 읽으며, 이 값을 이용하여 표면의 전하 밀도를 계산할 수 있습니다. 다른 정전 전압계와 마찬가지로 표시되는 값은 측정 대상 물체의 크기와 물체와 센서 사이의 거리에 따라 다소 달라집니다. 예를 들어, 센서보다 작은 물체를 측정하면 전계 값이 감소합니다.
이 측정기를 사용하면 다음 모든 항목을 측정할 수 있습니다.
- 표면의 전하량(또는 전압)과 정전기 방지 처리의 효과. 표면 전압의 아주 미세한 변화를 측정하는 것은 새로운 해결책을 시도하고 수정함에 따라 문제가 개선되는지 악화되는지를 알려주기 때문에 유용합니다.
- 모든 정전기 발생원의 위치, 강도 및 극성을 측정합니다. 이 측정기는 속도가 빠르기 때문에 예상치 못한 발생원도 쉽게 찾아낼 수 있습니다.
- 표면에 부딪히는 공기 이온의 수(제곱센티미터당 초당)와 이온 발생기 및 방전 장치의 효율성.
- 공기 중 직류 전기장 세기 (또한 교류이며, 이는 + 및 - 피크 홀드 값의 차이의 1/3입니다).
- 표면적 1제곱당 대략적인 전도율 또는 옴 값.
- 대전된 표면 사이의 대략적인 인력/척력. (측정값을 통해 계산할 수 있습니다.)
- 절연 시트 또는 필름의 두께 방향을 통과하는 전압 차이.
Electrostat ES3의 특징:
- 밝기 조절 및 밝은/어두운 모드 기능을 갖춘 3.2인치 IPS 터치스크린으로 어떤 시청 환경에도 적합합니다.
- USB C 포트:
- USB 호스트 장치 또는 USB 충전기를 사용하여 내장 배터리를 충전할 수 있습니다.
- 새로운 PC 애플리케이션으로 데이터가 이전됩니다(2024년 2분기 출시 예정).
- 펌웨어는 PC 애플리케이션을 통해서도 업데이트할 수 있습니다(업데이트가 있는 경우).
- 분리형 프로브를 통해 손쉬운 수리/교체가 가능하며, 플랫폼은 새로운 프로브 디자인이 출시될 때마다 지원할 예정입니다. 새로운 프로브에 대한 장치 지원은 펌웨어 업데이트를 통해 제공됩니다.

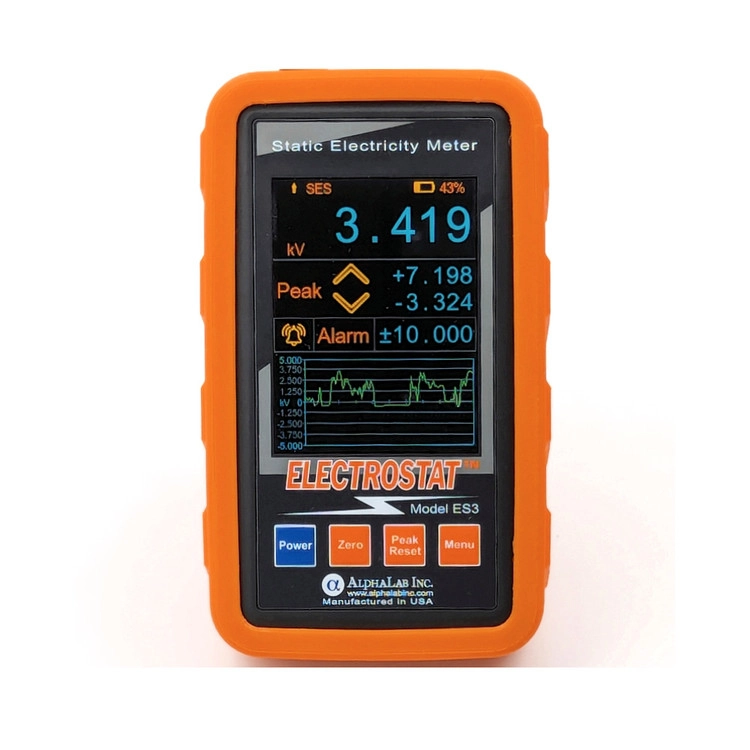

- 화면 데이터 플롯은 시간축 및 범위 제어(또는 자동 범위 조정)를 조절할 수 있습니다. 데이터 플롯은 신호 강도 막대로도 설정할 수 있습니다.

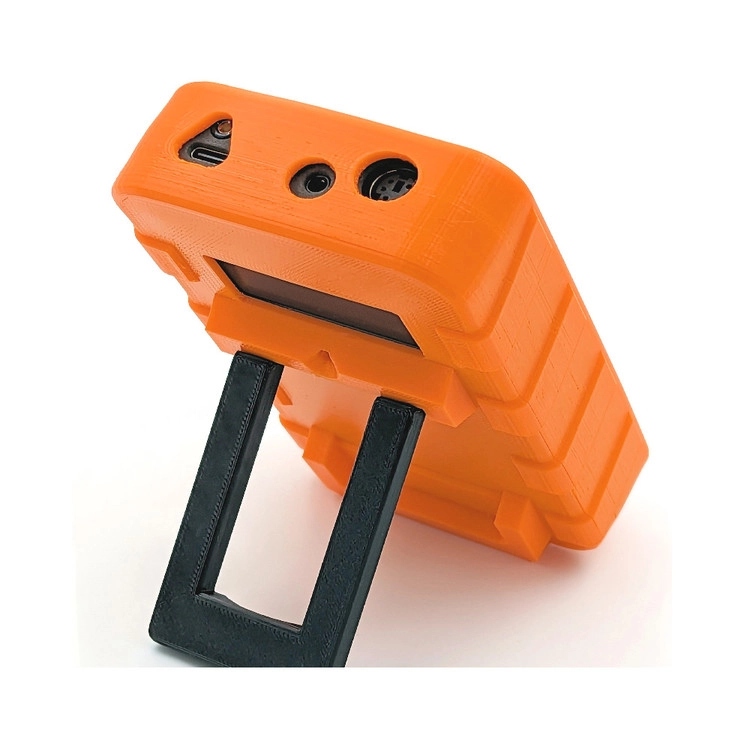

- 1/8인치 아날로그 출력 잭은 +/-2.5V = +/-25kV로 보정되었습니다. (출력 잭의 전압 범위는 +/-25kV로 제한되지만, ES3는 최대 +/-30kV까지 표시할 수 있습니다.)
- 자동 전원 차단을 위한 비활성 타이머입니다. 15분/30분/60분으로 설정하거나 비활성화할 수 있습니다. 화면이나 버튼을 터치하면 타이머가 재설정됩니다.
- 3가지 알람 모드:
- 시각적 표시만 가능: 디스플레이에 경보 레벨 초과 표시가 나타나고, 소리는 음소거됩니다.
- 가변 피치: 알람은 입력된 알람 레벨의 1/10에서 시작하여 입력 신호에 따라 알람 레벨까지 피치가 변화합니다.
- 지속적인 경고음: 입력된 경고값이 초과될 때만 경보음이 울립니다.
NIST 추적 가능한 교정 인증서가 포함되어 있습니다. AlphaLab Inc.에서 연간 교정 서비스를 제공합니다.
이러한 측정을 수행하는 방법에 대한 자세한 내용입니다 .
이 계측기는 장시간 자동 측정 , 예를 들어 데이터 수집 시스템에 연결하여 수 시간 또는 수일 동안 무인으로 사용하는 용도로는 권장되지 않습니다. 센서는 장시간 사용 시 공기 중의 이온을 흡수하여 전하를 축적할 수 있으며, 이로 인해 측정값이 변동될 수 있습니다. 센서에 전하가 축적된 경우 최소 20분마다 수동으로 재설정해야 하며, 이온 농도가 매우 높은 경우(스파크가 많이 발생하는 경우)에는 외부 이온으로 인해 전하가 축적되어 더 자주 재설정해야 합니다. 재설정 없이 장시간 자동 측정이 가능한 안정적인 정전기 전압계(초퍼 안정화 방식)를 사용하려면 초안정 표면 DC 전압계 USSVM2를 사용하십시오 .
참고로, 포함된 출력 잭은 25mm 거리에서 실제 전압의 1/10000에 해당하는 아날로그 전압을 출력합니다. 이는 직류(DC) 및 과도 현상(예: 교류(AC))을 포함한 실제 파형을 나타냅니다. 이 출력은 멀티미터, 오실로스코프 또는 ADC 시스템에 연결하여 사용하도록 설계되었습니다.

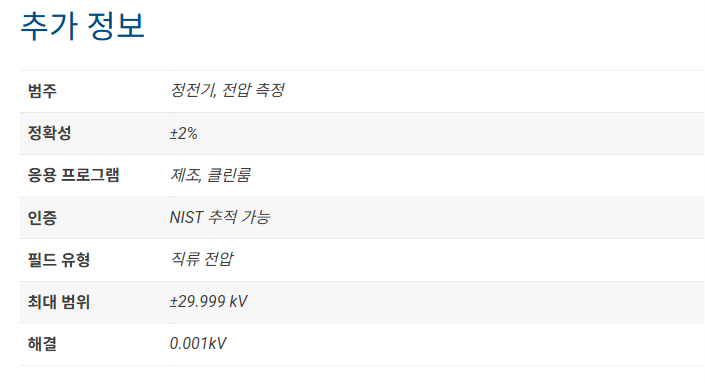

정전식 ES3 사양:
| 1인치 범위: | 0 ~ ±29.999kV (29000볼트) |
| 해상도 1": | 0.001kV (1볼트) |
| 정확성: | 측정값의 ±2% |
| 센서의 접지 정전 용량: | 3 nF |
| 전하를 감지하는 데 사용될 경우의 감도: | 3.3 kV/nC |
| 경향: | < 0.001 kV/ 10초 |
| 누출 반감기: | 10시간 이상 |
| 샘플링 속도: | 0.0005초 > 98% 응답률 (0.015초 펄스 초과) |
| 고전압 경보: | 20kV 이상에서 자동으로 경보음이 울립니다. |
| 조정 가능한 알람 범위: | 0.010kV - 20kV |
| 배터리: | 내장형 2000mAh 리튬 폴리머 배터리 |
| 1회 충전 시 사용 시간: | 최대 화면 밝기에서 6시간, 최소 화면 밝기에서 20시간 사용 가능 |
| 충전: | USB-C로 충전하세요. USB 3.0/3.1을 사용하면 2.5시간, USB 2.0/2.1을 사용하면 4시간 만에 완전히 충전됩니다. |
| 환경적 측면: | -1°C ~ 43°C (30°F ~ 110°F) 습도 0~85% |
| 크기: | 4.5 x 3 x 1.2인치; 115 x 72 x 30mm |
| 무게: | 160g; 5.5oz |
ES3는 USB를 통한 펌웨어 업데이트를 지원합니다. 펌웨어 업데이트, 업데이트 방법 및 ES3용 USB 지원 애플리케이션은 제공되는 대로 여기에 게시될 예정입니다.
